慧羽電子科技股份有限公司

碳素皮膜固定電阻器 (RD 系列)

FEATURES :

General lead-type resistor

Stable long life

Automatic insertion is applicable.

特性 :

汎用端子線電阻器

長期穩定性佳

可自動插件

CHARACTERISTICS　性能：

ITEM 項目

SPEC 規格

REMARKS 備註

Load life under high temperature

高溫負荷壽命

±5%

JIS-C-5202 7.10

Rated voltage at 70℃ for 1,000 hours

額定電壓70℃ 1,000小時

Load life under high humidity

耐濕負荷壽命

±5%

JIS-C-5202 7.9

Rated voltage at 40℃, 95% RH for 1,000 hours

額定電壓40℃，95% RH 1000小時

Temp. coefficient of resistance

溫度係數

Within specified T.C.R.規格值內

JIS-C-5202 5.2

Room temp. + 100℃

室溫 + 100℃

Short time overload

短時間過負荷

±1%

JIS-C-5202 5.5

6.25 times the rated power for 5 seconds

6.25倍額定功率5秒

Intermittent overload

斷續過負荷

±1%

Rated voltage x Y or Max. intermittent overload voltage for 1,000 cycles, whichever less. (JISC-5202 5.8)

額定電壓 x Y倍，但不超過最高斷續過負荷電壓，1,000次 (JISC-5202 5.8)

Max. intermittent overload voltage

最高斷續過負荷電壓

RDU1/6W

RDS1/4W

RDU1/4W

RDS1/2W

RDU1/2W

500V

750V

1,000V

1,100V

The Y magnification Y倍率

Temperature cycling

溫度循環

±1%

JIS-C-5202 7.4

5 cycles for –55℃ ~ +85℃

5次 –55℃ ~ +85℃

Immersion in solder

焊錫耐熱

±1%

JIS-C-5202 6.4

350℃ for 3 seconds

350℃ 3 秒

Solderability

焊錫效果

95% Coverage min.

95% 以上

JIS-C-5202 6.5

245℃ for 3 seconds

245℃ 3 秒

Insulation resistance

絕緣電阻

>1,000MΩ

JIS-C-5202 5.6

100 volt megger

100V 絕緣測試器

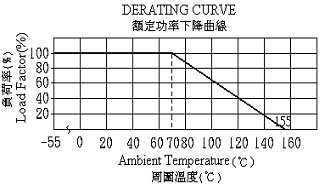

For resistors operated in ambient temperature over 70℃,

power rating must be derated in accordance with the

curve left.

在周圍溫度超過70℃使用時，應依據左圖之額定功率下

降曲線，輕減其額定功率.

碳素皮膜固定電阻器

Coat-Insulated type RD Series 絕緣型RD系列

DIMENSIONS 尺寸：

AXIAL LEAD TYPE　直線性：

Model 型名	RatedPower (W)額定功率	Dimensions 尺寸 (mm)
Model 型名	RatedPower (W)額定功率	L	D φ	ι	d φ
RDU1/6W	1/6	3.5±0.5	1.7±0.3	27±2	0.45±0.05
RDS1/4W	1/4	3.5±0.5	1.7±0.3	27±2	0.45±0.05
RDU1/4W	1/4	6.0±0.5	2.3±0.3	27±2	0.52±0.05
RDS1/2W	1/2	6.0±0.5	2.3±0.3	27±2	0.52±0.05
RDU1/2W	1/2	9.0±1.0	3.2±0.5	27±2	0.60±0.05

TAPING TYPE　帶裝：

Type 形名	Dimensions 尺寸 (mm)
Type 形名	W	P	L	T	Z	R
A26	26±1	5±0.5	MAX.1.0	6±0.5	MAX.1.2	0
A52	52±1	5±0.5	MAX.1.0	6±0.5	MAX.1.2	0

S : maximum 0.8 mm for all ratings 小於0.8 mm

t : minimum 3.2 mm for all ratings 大於3.2 mm

Coating color: RDS1/2W pink, other's yellow.

塗裝顏色:RDS1/2W 淺紅色，其他土黃色。

RATING　額定：

Model 型名	Power Rating 額定功率 (W)	Resistance Range E-24 阻值範圍 (Ω) J (±5%)	Temp. Coefficient of Resistance 溫度係數 (ppm/℃)				Maximum Working Voltage 最高使用電壓	Maximum Overload Voltage 最高過負荷電壓	Dielectric Withstanding Voltage 耐電壓
Model 型名	Power Rating 額定功率 (W)	Resistance Range E-24 阻值範圍 (Ω) J (±5%)	+350 ~ -450	0 ~ -700	0 ~ -1000	0 ~ -1500	Maximum Working Voltage 最高使用電壓	Maximum Overload Voltage 最高過負荷電壓	Dielectric Withstanding Voltage 耐電壓
RDU1/6W	1/6	2.2~1M	2.2Ω~47KΩ	51KΩ~100KΩ	110KΩ~330KΩ	360KΩ~1MΩ	250V	400V	300V
RDS1/4W	1/4	2.2~1M	2.2Ω~47KΩ	51KΩ~100KΩ	110KΩ~330KΩ	360KΩ~1MΩ	250V	400V	300V
RDU1/4W	1/4	2.2~5.1M	2.2Ω~100KΩ	110KΩ~330KΩ	360KΩ~1MΩ	1.1MΩ~5.1MΩ	300V	600V	500V
RDS1/2W	1/2	2.2~5.1M	2.2Ω~91KΩ	100KΩ~1.5MΩ	1.6MΩ~5.1MΩ	-------	300V	600V	500V
RDU1/2W	1/2	2.2~5.1M	2.2Ω~100KΩ	110KΩ~1MΩ	1.1MΩ~2.2MΩ	2.4MΩ~5.1MΩ	350V	700V	700V
