Metal Oxide Film Resistor (RSS Series)

FEATURES :


Flameproof and insulating coating designed to assure safe
usage by special non-flammable silicon-base
Resistor elements have stable characteristics due to
thermally and chemically stable materials used
High thermal stability and low surface temperature rise
Low cost with excellent performance
Small size film resistors are suitable for high density circuit
applications



CHARACTERISTICS：
ITEM
SPEC
REMARKS

Load life under high temperature

RSU/RSS：±5%

RSP：±30%

JIS C 5201-1　　Rated voltage at 70℃ for 1,000 hours

(4.25.1)　　　　

Load life under high humidity

RSU/RSS：±5%

RSP：±30%

JIS C 5201-1　　Rated voltage at 40℃,95% RH for 1,000 hours

(4.24)　　　　　

Moisture resistance

 ±2%

JIS C 5201-1　　40℃,95% RH for 240 hours

　　　　　　　　

Temp. coeff. of resistance

 ±350 ppm/℃

JIS C 5201-1　　Room temp.+ 100℃

　　　　　　　　

Short time overload

±1%

JIS C 5201-1　　6.25 times the rated power for 5 seconds

(4.13)　　　　　

Temperature cycling

RSU/RSS：±1%

RSP：±2%

JIS C 5201-1　5 cycles for –25℃±3℃(30min)；room temp.(30min)

(4.19)　　　　 ~ +85℃±3℃(30min) room temp. (30min)

Resistance to soldering heat

 ±1%

JIS C 5201-1　　260℃±5℃ for 10 seconds(焊錫槽)

(4.18)　　　　　 350℃±10℃ for 3.5 seconds(手焊錫)

Insulation resistance

 >1,000MΩ

JIS C 5201-1　　500 volt or 500 volt Insulation test 1min.

(4.6.1.1)　　　　

Intermittent overload

 ±5 %

JIS C 5201-1　　Aapplicable more than100Ω；Rated voltage ×3

(4.13)　　　　　 1s ON,25s OFF , 10,000 cycles

Flameproof







No evidence of flaming or arcing







JIS C 5201-1　　AC voltage of 2,4,8,16,32 times the power

　　　　　　　　rating for 1min. (V≦4 times max. working voltage)

　　　　　　　　







................................................................................................................................................................................................................................................



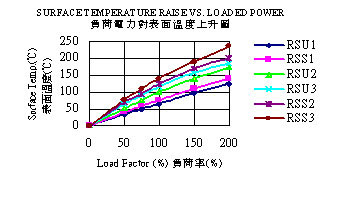

  Metal Oxide Film Resistor
Flame-Proof type RSS Series(Miniaturized Size)
Flame-Proof type RSP Series(Super Miniaturized Size)



AXIAL LEAD TYPE：

Model

RatedPower

(W)
Dimensions (mm)
L
D φ
ι
d φ

RSP1/2W

1/2

3.5±0.5

1.7±0.3

27±3

0.45±0.05

RSS1/2W

1/2

6±0.3

2.4±0.1

28±2

0.6±0.05

RSP1W

1

6±0.3

2.4±0.1

28±2

0.6±0.05

RSS1W

1

9±0.5

3.0±0.5

30±3

0.6±0.05

RSP2W

2

9±0.5

3.0±0.5

30±3

0.8±0.05

RSS2W

2

12

4.0±0.5

38±3

0.8±0.05

RSP3W

3
12

4.0±.0.5

38±3

0.8±0.05

RSS3W

3
16

5.5±0.5

38±3

0.8±0.05

RSS5W

5
25
8.5±0.5
38±3
0.8±0.05





ANTI-STRESS LEAD TYPE-L TYPE：

Model

Dimensions (mm)
L
D φ
d φ
P
H
h

RSS1/2W

6±0.3

2.4±0.1

0.6±0.05

12±1

5.5±1.5

4.0±0.5

RSP1W

6±0.3

2.4±0.1

0.6±0.05

12±1

5.5±1.5

4.0±0.5

RSS1W

9±0.5

3.0±0.5

0.6±0.05

12.5±2

4.5±1

4.0±0.5

RSP2W

9±0.5

3.0±0.5

0.8±0.05

12.5±2

4.5±1

4.0±0.5
RSS2W

12

4.0±0.5
0.8±0.05
15±2
6±1.5
4.0±0.5
RSP3W
12
4.0±0.5
0.8±0.05
15±2
6±1.5
4.0±0.5
RSS3W
16
5.5±0.5
0.8±0.05
20±2
10±2
4.0±0.5
RSS5W
25
8.5±0.5
0.8±0.05
30±2
10±2
4.0±0.5



TAPING TYPE：

Model

Dimensions (mm)
W
P
L
D φ
d φ
Z
RSP1/2W
26
5±0.5
3.5±0.3
1.7±0.3
0.45±0.05
MAX.1.2
52±1

RSS1/2W

52±1

5±0.5

6±0.3

2.4±0.1

0.6±0.05

MAX.1.2

RSP1W

52±1

5±0.5

6±0.3

2.4±0.1

0.6±0.05

MAX.1.2

RSS1W

52±1

5±0.5

9±0.5

3.0±0.5

0.6±0.05

MAX.1.2

RSP2W

52±1

5±0.5

9±0.5

3.0±0.5

0.8±0.05

MAX.1.2
RSS2W

52±1
5±0.5

12

4.0±0.5
0.8±0.05
MAX.1.2
RSP3W
52±1
5±0.5
12
4.0±0.5
0.8±0.05
MAX.1.2
RSS3W
63±1
10±0.5
16
5.5±0.5
0.8±0.05
MAX.1.2
RSS5W
83±1
10±0.5
25
8.5±0.5
0.8±0.05
MAX.1.2



FB TYPE：

Model

Dimensions (mm)
L
D φ
d φ
P
K
RSS1W
9±0.5
3.0±0.5
0.6±0.05
5
2±0.5

RSP2W

9±0.5

3.0±0.5

0.8±0.05

5

2±0.5
RSS2W

12

4.0±0.5
0.8±0.05
7
2±0.5
RSP3W
12
4.0±0.5
0.8±0.05
7
2±0.5
RSS3W
16
5.5±0.5
0.8±0.05
8
2±0.5







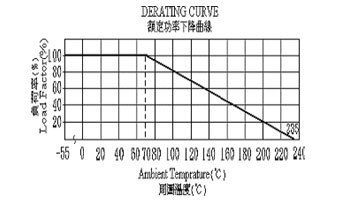

RATING：

Model

PowerRating

(W)

Resistance

Range E-24

Ω J(±5%)

Maximum

Working

Voltage

Maximum

Overload

Voltage

Dielectric

Withstanding

Voltage

Rating

Ambient

Temp.

Operation

Temperature

Range

RSP1/2W

1/2

0.1~100K

250V

500V

200V
+70℃
-55℃~+155℃

RSS1/2W

1/2

0.1~910K

250V

500V

250V

RSP1W

1

0.1~910K

250V

500V

250V

RSP2W

2

0.1~470K

250V

500V

250V

RSS1W

1

0.1~470K

350V

600V

350V

RSP3W

3

0.1~750K

350V

600V

350V

RSS2W

2

0.1~750K

350V

700V

350V

RSS3W

3

0.1~330K

350V

700V

350V

RSS5W

5

0.1~100K

500V

1000V

500V



FILM MATERIAL：

Model

PowerRating(W)

ResistanceRange E-24

Ω J(±5%)

FILM MATERIAL

RSS1/2W

1/2

0.1~9.1
Ni-P
鎳磷合金

10~22K
SnO2
氧化錫

>22K
Ni-Cr
鎳鉻合金

RSS1W
RSP1W

1

0.1~9.1
Ni-P
鎳磷合金

10~100K
SnO2
氧化錫

>100K
Ni-Cr
鎳鉻合金

RSS2W
RSP2W

2

0.1~9.1
Ni-P
鎳磷合金

10~100K
SnO2
氧化錫

>100K
Ni-Cr
鎳鉻合金

RSS3W
RSP3W

3

0.1~9.1
Ni-P
鎳磷合金

10~100K
SnO2
氧化錫

>100K
Ni-Cr
鎳鉻合金

RSS5W

5

0.1~9.1
Ni-P
鎳磷合金

10~100K
SnO2
氧化錫

>100K
Ni-Cr
鎳鉻合金





................................................................................................................................................................................................................................................



  Metal Oxide Film Resistor
Flame-Proof type RSU Series(Standard Size)

Flame-Proof type RSS Series(Miniaturized Size)



AXIAL LEAD TYPE：

Model

RatedPower

(W)
Dimensions (mm)
L
D φ
ι
d φ

RSU1/4W

1/4

6±0.3

2.4±0.1

28±2

0.6±0.05
RSU1/2W
1/2
9±0.5
3.0±0.5
30±3
0.6±0.05
RSU1W
1
12
4.0±0.5
38±3
0.8±0.05
RSU2W
2
16
5.5±0.5
38±3
0.8±0.05
RSU3W
3
25
8.5±0.5
38±3
0.8±0.05



ANTI-STRESS LEAD TYPE-L TYPE：

Model

Dimensions (mm)
L
D φ
d φ
P
H
h
RSU1/4W
6±0.3
2.4±0.1
0.6±0.05
12±1
5.5±1.5
4.0±0.5
RSU1/2W
9±0.5
3.0±0.5
0.6±0.05
12.5±2
4.5±1
4.0±0.5
RSU1W

12

4.0±0.5
0.8±0.05
15±2
6±1.5
4.0±0.5
RSU2W
16
5.5±0.5
0.8±0.05
20±2
10±2
4.0±0.5
RSU3W
25
8.5±0.5
0.8±0.05
30±2
10±2
4.0±0.5



TAPING TYPE：

Model

Dimensions (mm)
W
P
L
D φ
d φ
Z
RSU1/4W
26
5±0.5
6±0.3
2.4±0.1
0.6±0.05
MAX.1.0
52±1
RSU1/2W
52±1
5±0.5
9±0.5
3.0±0.5
0.6±0.05
MAX.1.0
RSU1W

52±1
5±0.5

12

4.0±0.5
0.8±0.05
MAX.1.0
RSU2W
63±1
10±0.5
16
5.5±0.5
0.8±0.05
MAX.1.0
RSU3W
73±1
10±0.5
25
8.5±0.5
0.8±0.05
MAX.1.0



AXIALLEAD TYPE：

Model
Dimensions (mm)
L
D φ
P(Max)
H
△h
RSS1W
9
3.5±1

14

7±1

0±2 0
RSS2W

12

4.0±1

17

8±1

0±2 0
RSS3W
12
6.0±1

21

9±1

0±2 0









FB TYPE：

Model

Dimensions (mm)
L
D φ
d φ
P
K

RSU1/4W

6±0.3

2.4±0.1

0.6±0.05

5

2±0.5

RSU1/2W

9±0.5

3.0±0.5

0.6±0.05

5

2±0.5

RSU1W
12

4.0±0.5

0.8±0.05
6±1

2±0.5

RSU2W
16

5.5±0.5

0.8±0.05

8

2±0.5









RATING：

Model

PowerRating

(W)

Resistance

Range E-24

Ω J(±5%)

Maximum

Working

Voltage

Maximum

Overload

Voltage

Dielectric

Withstanding

Voltage

Rating

Ambient

Temp.

Operation

Temperature

Range

RSU1/4W
1/4
0.1~910K
250V
500V
250V
+70℃
-55℃~+155℃
RSU1/2W
1/2
0.1~470K
250V
500V
250V
RSU1W
1
0.1~750K
350V
700V
350V
RSU2W
2
0.1~330K
350V
700V
350V
RSU3W
3
0.1~100K
500V
1000V
500V



FILM MATERIAL：

Model

PowerRating(W)

ResistanceRange E-24

Ω J(±5%)

FILM MATERIAL

RSU1/4W
1/4

0.1~9.1
Ni-P
鎳磷合金

10~22K
SnO2
氧化錫

>22K
Ni-Cr
鎳鉻合金
RSU1/2W
1/2

0.1~9.1
Ni-P
鎳磷合金

10~100K
SnO2
氧化錫

>100K
Ni-Cr
鎳鉻合金
RSU1W
1

0.1~9.1
Ni-P
鎳磷合金

10~100K
SnO2
氧化錫

>100K
Ni-Cr
鎳鉻合金
RSU2W
2

0.1~9.1
Ni-P
鎳磷合金

10~100K
SnO2
氧化錫

>100K
Ni-Cr
鎳鉻合金
RSU3W
3

0.1~9.1
Ni-P
鎳磷合金

10~100K
SnO2
氧化錫

>100K
Ni-Cr
鎳鉻合金





................................................................................................................................................................................................................................................



  Metal Oxide Film Resistor
Flame-Proof type RHS,RUS Series(Miniaturized)



FEATURES :


The surface area of the terminals has been enlarged to
enhance their heat dissipating capacity.
Valuable board space is greatly increased.
Increased terminal strength in comparison to axial leaded
resistors.
Film material：0.1Ω∼9.1Ω Ni-P, other SnO2



RHS Series　DIMENSIONS：

Model

RatedPower

(W)
Dimensions (mm)
L
D φ
A
H
P
RHS3W-H15
3
16±1
7
13(MAX)
15
15±1
RHS3W-H25
3
16±1
7
13(MAX)
25
15±1
RHS5W-H15
5
16±1
7
13(MAX)
15
15±1
RHS5W-H25
5
16±1
7
13(MAX)
25
15±1



RHS Series　RATING：

Model

Power

Rating

(W)

Resistance Range E24

Ω

Maximum

Working

Voltage

Maximum

Overload

Voltage

Dielectric

Withstanding

Voltage

Rating

Ambient

Temp.

Operation

Temperature

Range

Tolerance

RHS3W
3
0.1~ 47K
350V
700V
800V
+70℃
-55℃~+155℃
J=±5%
RHS5W
5
0.1~ 47K
500V
1000V
800V



RUS Series　DIMENSIONS：

Model

RatedPower

(W)
Dimensions 尺寸 (mm)
L
D φ
A
H
P
RUS7W
7
30±1
8.5
35(MAX)
20±1
11±1





















RUS Series　RATING：

Model

Power

Rating

(W)

Resistance Range E24

Ω

Maximum

Working

Voltage

Maximum

Overload

Voltage

Dielectric

Withstanding

Voltage

Rating

Ambient

Temp.

Operation

Temperature

Range

Tolerance

RUS7W
7
0.1~ 10K
500V
1000V
800V
+70℃
-55℃~+155℃
J=±5%





...............................................................................................................................................................................................................................................
