メタルグレーズ高電圧抵抗器
(RM シリーズ)




特性 :

抵抗範囲: 10Ω~100MΩ
使用寿命は長く、高安定性を持つ
UL1676 & c-UL (CSA C22.2 No. 1-98) (File No.:E220321)
EN 60065：1998 File No：814991；CB File No：SE-56152

　   性能：
項目
仕様
備考

高温負荷寿命

 ±1.5% JIS C 5201-1 (4.25.1)

定格電圧 70℃ 1,000 時間

耐湿負荷寿命

 ±5% JIS C 5201-1
(4.24)

定格電圧 40℃，95% RH 1,000 時間

温度係数

<1KΩ = ±500 ppm/℃
≦100KΩ：±300 ppm/℃

>100KΩ：±200 ppm/℃

 JIS C 5201-1

室温+100℃ (30分間)

短時間過負荷

±1%

 JIS C 5201-1
(4.13)

6.25 倍定格電力 5 秒間

温度循環

 ±1% JIS C 5201-1
(4.19)

5 回、–25℃ ±3℃ (30分間)；室温 (30分間)
～ +85℃±3℃ (30分間)；室温 (30分間)

はんだ耐熱

 ±1% JIS C 5201-1
(4.18)

260℃±5℃ 10秒間 (はんだ槽)
350℃±10℃ 3.5秒間   (液体スズ)

絶縁抵抗

 >1,000MΩ JIS C 5201-1
(4.6.1.1)

500V 絶縁測定電圧：1 分間

脈波測定






±20%









1

　■ The following discharge cycle is 　　

　　repeated in the circuit of the left fig.
　　2.5 sec. ON 2.5 sec. OFF 50 cycles.

　　With following DC pulse test voltage.

　■ Pulse voltage:

　＜100KΩ：3KV

　100 KΩ ~ 620 KΩ：5KV

　＞620 KΩ：10KV

提供できる多様なタイプとテーピング。
塗裝色：RMU1/4W、RMS1/2W青色、ほか薄ピンク。

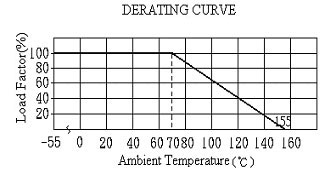

定格 & 外型寸法：　

型名

定格電力

(W)

抵抗値範囲
(Ω)

 最高使用電圧
 耐電圧
外形寸法 (mm)
L
D φ
ι
d φ
RMU1/6W、RMS1/4W
1/6、1/4
10Ω～<100M
500V
300V
3.3±0.3
1.8±0.2
28±2
0.45±0.05
RMU1/4W、RMS1/2W
1/4、1/2
10Ω～<100M
1600V
700V
6±0.3
2.4±0.1
28±2
0.6±0.05
RMU1/2W、RMS1W
1/2、1
10Ω～<100M
3500V
700V
9±0.5
3.3±0.5
30±3
0.6±0.05
RMU1W 、RMS2W
1、2
10Ω～<100M
3500V
700V
12
4.5±0.5
38±3
0.8±0.05
RMU2W 、RMS3W
2、3
10Ω～<100M
7000V
700V
16
5.5±0.5
38±3
0.8±0.05
RMH1W
1
10Ω～68M
10000V
700V
16
5.5±0.5
38±3
0.8±0.05

UL1676 & c-UL (CSA C22.2 No. 1-98) (File No.E220321)；EN 60065 File No：814991；CB Ref Certificate No.SE-56152
