ヒューズ抵抗器
(RF シリーズ)




特性 :

通常状態でも抵抗性を持つ
異常過負荷のときはすぐ溶断
UL1412 認証：0.1Ω～100Ω (File No.E257690)

性能：
項目
仕様
備考

高温負荷寿命

 ±5% JIS C 5201-1
(4.25.1)

定格電圧 70℃ 1,000 時間

耐湿負荷寿命

 ±5% JIS C 5201-1
(4.24)

定格電圧 40℃、95% RH 1,000 時間

温度係数

±350 ppm/℃

 JIS C 5201-1

室温+100℃

短時間過負荷

±2%

 JIS C 5201-1
(4.13)

4 倍定格電力 5 秒間

温度循環

 ±1% JIS C 5201-1
(4.19)

5 回、–25℃ ±3℃ (30分間)；室温 (30分間)
～ +85℃±3℃ (30分間)；室温 (30分間)

はんだ耐熱

 ±1% JIS C 5201-1
(4.18)

260℃±5 ℃ 10秒間 (はんだ槽)
350℃±10 ℃ 3.5秒間 (液体スズ)

溶断特性 ( 殘留抵抗値は公称抵抗値の100倍以上)
定格電力
抵抗値範囲
溶断時間
RFU1/6W、RFS1/4W
0.10~1KΩ
0.10~0.18Ω
0.2~0.47Ω
0.51~1KΩ
........
60s MAX
RFU1/4W、RFU1/3W
0.10~15KΩ
0.10~0.22Ω
........
0.24~9.1Ω
10~15KΩ
60s MAX
RFS1/2W
0.10~33KΩ
 　　 ........
........
0.10~1.0Ω
1.1~33KΩ
60s MAX
RFS1W
0.10~33KΩ
........
........
0.10~1.0Ω
1.1~33KΩ
60s MAX
RFU1/2W
0.10~4.7KΩ
0.10~0.33Ω
0.47~0.91Ω
1.0~9.1Ω
10～4.7KΩ
60s MAX
RFU1W、RFS2W
0.10~4.7KΩ
........
........
0.10~1.0Ω
1.1~4.7KΩ
60s MAX
RFU2W、RFS3W
0.10~4.7KΩ
........
........
0.10~1.0Ω
1.1~4.7KΩ
60s MAX
提供できる多様なタイプとテーピングタイプ
塗裝色：RFU (灰色)；RFS (ピンク色)

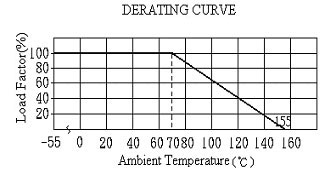

定格 & 外形寸法：　

型名

定格電力

(W)

抵抗値範囲(Ω)

最高
使用電圧

最高
過負荷電圧

耐電圧
外形寸法 (mm)
L
D φ
ι
d φ
RFU1/6、RFS1/4W
1/6、S1/4
0.1～1K
100V
150V
200V
3.5±0.5
1.7±0.3
27±3
0.45±0.05
RFU1/4、RFU1/3W
1/4、1/3
0.1～15K
250V
300V
250V
6±0.3
2.4±0.1
28±2
0.6±0.05
RFS1/2W
1/2
0.1～33K
250V
300V
250V
6±0.3
2.4±0.1
28±2
0.6±0.05
RFS1W
1
0.1～33K
250V
300V
250V
9±0.5
3.0±0.5
30±3
0.8±0.05
RFU1/2W
1/2
0.1～4.7K
250V
300V
250V
9±0.5
3.0±0.5
30±3
0.6±0.05
RFU1W、RFS2W
1、2
0.1～4.7K
350V
500V
300V
4.0±0.5
38±3
0.8±0.05
RFU2W、RFS3W
2、3
0.1～4.7K
350V
500V
300V
5.5±0.5
38±3
0.8±0.05
