その他シリーズとテーピング
(RSS, RSU, RFU シリーズ)





RSS, RSU, RF シリーズとその他のタイプとテーピング

Y 型：

型名
外形寸法 (mm)
L
D φ
d φ
P (Max)
H
RSS1W
9±0.5
3.0±0.5
0.8±0.05
14
7
RSS2W、RSU1W、RFU1W

12

4.0±0.5
0.8±0.05
17
8
RSS3W、RSU2W、RFU2W
16

5.5±0.5
0.8±0.05
21
9




D 型：

型名
外形寸法 (mm)
L
D φ
d φ
P
H
b1
b2
RSS1W
9±0.5
3.0±0.5
0.6±0.05
12.5±2
9±1
1.1
1.45

RSS2W、RSU1W

RFU1W

12

4.0±0.5
0.8±0.05
15±2
9±1
1.3
1.65

RSS3W、RSU2W

RFU2W
16

5.5±0.5
0.8±0.05
20±2
9±1
1.3
1.65

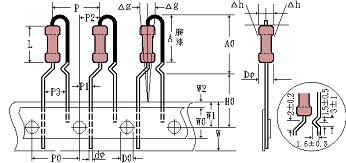

FT 型：


型名
外形寸法 (mm)
   RSS1/2W
D φ
L
d φ
A
P
P0
P1
P2
P3
W2
2.5 (max)
7.0 (max)
0.6±0.06
8.0 1
12.7±1.0
12.7±0.3
3.85±0.7
6.35±0.4
5.08 1
3 (max)

H0

       A0
D0
W
W0
W1
△g
△h
       ........
      ........
16.5±0.5

12.5 (max)
4.0±0.2
18.0±1.0
5 (min)
9.0±0.5
0±3.0http://www.futaba.com.tw/Chinese/image/L06.jpg
0±2.0http://www.futaba.com.tw/Chinese/image/L06.jpg
       ........      ........
