| 巻線抵抗器 | |
| (RW シリーズ) |
RWU =STANDARD 一般品 ; RWS =MINIATURIZED 小型品
|
特性 : |
 不燃性塗料を使用、不燃性と絶縁性を持つ安定的な特徴 |
| 高長期穩定性 |
| 小型化の上、高密度集積回路にも使用できる |
| 性能： |
|
項目 |
仕様 |
備考 | |
|
高温負荷寿命 |
±5% | JIS C 5201-1 (4.25.1) |
定格電圧 70℃ 1,000 時間 |
|
耐湿負荷寿命 |
±5% | JIS C 5201-1 (4.24) |
定格電圧 40℃、95% RH 1,000 時間 |
|
温度係数 |
R>1Ω: ±300ppm/℃ R≦1Ω: ±500ppm/℃ |
JIS C 5201-1 |
室温+100℃ |
|
短時間過負荷 |
±1% |
JIS C 5201-1 (4.13) |
6.25 倍定格電力 5 秒間 |
|
温度循環 |
±1% | JIS C 5201-1 (4.19) |
5 回: –25℃±3℃ (30 分間)；室温 (30 分間) |
|
はんだ耐熱 |
±1% | JIS C 5201-1 (4.18) |
260℃±5℃ 10 秒間 (はんだ槽) |
|
絶縁抵抗 |
>1,000MΩ | JIS C 5201-1 (4.6.1.1) |
500V 絶縁測定電圧：1 分間 |
|

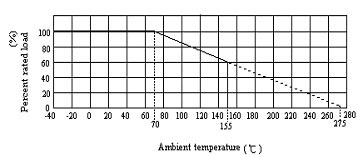

定格電力軽減曲線
|
|
| 定格 & 外型寸法： |
|
型名 |
定格電力 (W) |
抵抗値範囲 |
耐電圧 |
外型寸法 (mm) | |||||
|
L |
D φ |
ι |
d φ | ||||||
| RWP1W |
P1W |
0.05～150 | 250V | 6.0±0.5 | 2.4±0.1 | 28±3 | 0.6±0.05 | ||
|
RWU1/2W RWP2W |
RWS1W |
1/2W P2W |
S1W |
0.05～150 |
350V |
9.0±0.5 |
3.3±0.5 |
30±3 |
0.6±0.05 |
|
RWU1W RWP3W |
RWS2W |
1W P3W |
S2W |
0.05～330 |
500V |
12  |
4.5±0.5 |
38±3 |
0.8±0.05 |
|
RWU2W |
RWS3W |
2W |
S3W |
0.05～ 680 |
500V |
16 |
5.5±0.5 |
38±3 |
0.8±0.05 |
|
RWU3W |
RWS5W |
3W |
S5W |
0.05～1K |
500V |
25 |
8.5±0.5 |
38±3 |
0.8±0.05 |
| RWS7W | 7W | 0.05～15K | 500V | 25 |
8.5±0.5 | 38±3 | 0.8±0.05 | ||
| RWS10W | 10W | 0.05～27K | 500V | 44 (MAX) | 8 (MAX) | 38±3 | 0.8±0.05 | ||
 |
 |
