| 塗裝絶縁型0Ω抵抗器 | |
| (RZ シリーズ) |
|
特性 : |
 自動挿入可能 |
| 高長期穩定性 |
| 性能： |
|
項目 |
規格 |
備考 |
|
抵抗値 |
after test, see Table 1 |
測定箇所はテーピング両側 |
|
高温負荷寿命 |
after test, see Table 1 |
定格電圧 70℃ 1,000 時間、1/6W：1.5A、≧1/4W：2.5A |
|
耐湿負荷寿命 |
after test, see Table 1 |
40℃、 95% RH 1,000 小時、1.5h ON / 0.5h OFF 周期 |
|
はんだ特性 |
Coverage 95% |
245℃±5℃ 3 秒間 |
|
耐電圧 |
1/6W：300V ≧1/4W：500V |
V-Block (V-ブロック)、 継続時間 60 秒間 |
|
引き力強度 |
after test, see Table 1 | Neither breakage of the lead wire nor loosening of termination |
|
抗折力 |
after test, see Table 1 | Neither breakage of the lead wire nor loosening of termination |
|
温度循環 |
after test, see Table 1 | 5 回：測定温度 -55℃ (30分間) / +85℃
(30分間) |
|
|
|
| 外形寸法 ：Table 1 |
| 型名 | 定格電力 (W) |
抵抗値範囲 (Ω) | 最高 使用電流 |
耐電圧 | 外形寸法 (mm) | |||||
| W | L | D φ | P | ι | d φ | |||||
| RZU | 1/6W | <20mΩ | 1.5A | 300V | 52±1 | 3.3±0.3 | 1.8±0.3 | 5±0.5 | 28±2 | 0.45±0.05 |
| 1/4W | <20mΩ | 2.5A | 500V | 52±1 | 6.0±0.5 | 2.4±0.1 | 5±0.5 | 28±2 | 0.60±0.05 | |
| 1/2W | <20mΩ | 2.5A | 500V | 52±1 | 9.0±0.5 | 3.3±0.5 | 5±0.5 | 30±3 | 0.60±0.05 | |
| RZF | 1/6W | <5mΩ | 10A | 300V | 52±1 | 3.3±0.3 | 1.8±0.3 | 5±0.5 | 28±2 | 0.45±0.05 |
| 1/4W | <5mΩ | 15A | 500V | 52±1 | 6.0±0.5 | 2.4±0.1 | 5±0.5 | 28±2 | 0.60±0.05 | |
| RZY | 1/6W | <20mΩ | 3A | 300V | 52±1 | 3.3±0.3 | 1.8±0.3 | 5±0.5 | 28±2 | 0.45±0.05 |
| 1/4W | <20mΩ | 5A | 500V | 52±1 | 6.0±0.5 | 2.4±0.1 | 5±0.5 | 28±2 | 0.60±0.05 | |
| RZU Type ： |
 |
| RZF Type ： |
 |
| RZY Type： |
 |
|

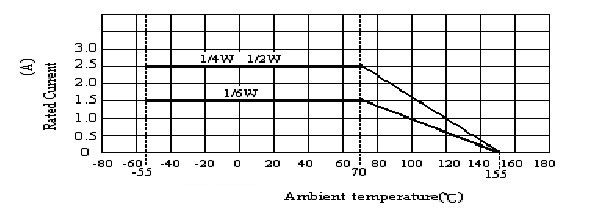

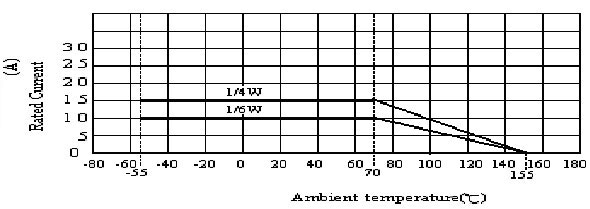

(周囲温度は70℃以上でご使用の際、上の図の定格電力軽減曲線に即し、定格電力を軽減してください) |
 |
 |
