セメント抵抗器
(RG シリーズ)




特性 :

不燃性と絶縁性と持つ安全的なデザイン
低電気誘導に対応できる
高長期安定性
顧客のニーズを対応し、特注できる

性能：
項目
規格
備考

高温負荷寿命

 ±5%

JIS C 5201-1　　定格電圧 70℃ 1,000 時間
(4.25.1)

耐高温高湿

 ±5%

JIS C 5201-1　　定格電圧 40℃、95% RH、1,000 時間
(4.24)

温度係数

R≦1Ω：±600ppm/℃
R>1Ω：  ±350ppm/℃

JIS C 5201-1　　室温+100℃、30 分間

短時間過負荷

±1%

JIS C 5201-1　　6.25 倍定格電圧 5 秒間
(4.13)

温度循環

 ±1%

JIS C 5201-1　　5 回、–25℃±3℃ (30分間)；
(4.19) 　　　　    室温 (30分間) ～ +85℃±3℃ (30分間)；
　　　　　　   　 室温 (30分間)

はんだ耐熱

 ±1%

JIS C 5201-1　　260℃±5℃ 10秒間 (はんだ槽)
(4.18)　　　　　 350℃±10℃ 3.5秒間  (液体スズ)

絶縁抵抗

 >100MΩ

JIS C 5201-1　　500V  絶縁測定電圧；1 分間
(4.6.1.1)

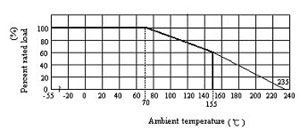

負荷電力軽減曲線



Z TYPE





ZxxS

　(Single Prone)



ZxxD

(Double Prone)

　　    定格、外形寸法

型名

定格電力

(W)

抵抗値範囲
(Ω)

最高使用電圧

最高
過負荷
電圧

耐電圧
外型寸法 (mm)
W
L
H1
H2
P
RGW3W
3W
0.1～100Ω
1000V
10±1
25±1.5
10±1

10.5±1.0

or

15±1.0
9.5±1.5
RGF3W
4～39KΩ
350V
1000V
RGW5W
5W
0.1～100Ω
1000V
10±1
28±1.5
10±1
15±1.5
RGF5W
4～50KΩ
350V
1000V
RGW7W
7W
0.1～100Ω
1000V
10±1
36±1.5
10±1
20±1.5
RGF7W
4～100KΩ
500V
1500V
RGW10W
10W
0.1～100Ω
1000V
10±1
48±1.5
10±1
32±1.5
RGF10W
4～100KΩ
750V
1500V
RGW15W
15W
1～100Ω
1000V
12.5±1
48±1.5
12±1
32±1.5
RGF15W
4～100KΩ
1000V
1500V

RGW20
～

RGF25W
20~25W
1～100Ω
1000V
15±1
60±1.5
13±1
42±1.5
4～100KΩ
1000V
1500V

　　   P TYPE：
型名 定格電力

(W)

 抵抗値範囲

(Ω)

 　最高使用電圧
外形寸法 (mm)
L W H ι d φ
RGW1W
1W
 0.1～82
150V
 14±1.0 6.5±1.0 6.5±1.0 23±3.0 0.6±0.05
RGF1W 4～39K
RGW2W
 2W
0.1～100
 150V 18±1.0 7.0±1.0 7.0±1.0 23±3.0 0.6±0.05
RGF2W
4～39K
RGW3W
3W
0.1～100
350V
 22±1.5 8.0±1.0 8.0±1.0 33±3.0 0.8±0.05
RGF3W
4～39K
RGW5W
5W
0.1～100
350V
 22±1.5 10±1.0 9±1.0 33±3.0 0.8±0.05
RGF5W
4～50K
RGW7W
7W
0.1～100
500V
 35±1.5 10±1.0 9±1.0 33±3.0 0.8±0.05
RGF7W
4～100K
RGW10W
10W
0.1～100
750V
 48±1.5 10±1.0 9±1.0 30±3.0 0.8±0.05
RGF10W
4～100K
RGW15W
15W
1～100
1000V
 48±1.5 12.5±1.0 11.5±1.0 30±3.0 0.8±0.05
RGF15W
4～100K
RGW20 ~ RGF25W
20 ~ 25W
1～100
1000V
 60±1.5 14±1.0 13.5±1.0 30±3.0 0.8±0.05
4～100K

M TYPE：

型名

定格電力

(W)

抵抗値範囲
(Ω)

最高使用電圧
尺寸 (mm)
P
W
H
h
S
RGW2W
2W
0.1～100
150V
11 ±1.0
20 ±1.5
3.5±1.0
7 ±1.0
RGF2W
4～39K
RGW3W
3W
0.1～100
350V
12 ±1.0
25 ±1.5
3.5±1.0
8 ±1.0
RGF3W
4～39K
RGW5W
5W
0.1～100
350V
13 ±1.0
25 ±1.5
3.5±1.0
9 ±1.0
RGF5W
4～50K
RGW7W
7W
0.1～100
500V
13 ±1.0
39 ±1.5
3.5±1.0
9 ±1.0
RGF7W
4～100K
RGW10W
10W
0.1～100
750V
13 ±1.0
51 ±1.5
3.5±1.0
9 ±1.0
RGF10W
4～100K
RGW10WS
10WS
0.1～100
750V
16 ±1.0
35 ±1.5
3.5±1.0
12 ±1.0
RGF10WS
4～100K

T TYPE：

型名

定格電力

(W)

抵抗値範囲
(Ω)

最高使用電圧
外形寸法 (mm)
L
W
H
ι
t
RGW5W
5W
0.1～100
350V
22±1.5
10±1.0
9±1.0
35±3.0
1.5±0.5
RGF5W
4～50K
RGW7W
7W
0.1～100
500V
35±1.5
10±1.0
9±1.0
35±3.0
3.0±0.5
RGF7W
4～100K
RGW10W
10W
0.1～100
750V
48±1.5
10±1.0
9±1.0
35±3.0
3.0±0.5
RGF10W
4～100K

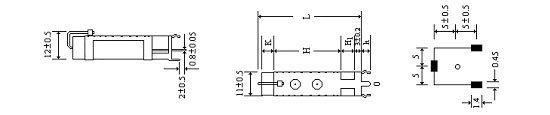

S TYPE：

.

型名

定格電力

(W)

抵抗値範囲
(Ω)

最高使用電圧
外形寸法 (mm)
L
H
H1
K
h
RGW7W
7W
0.1～100
500V
46±1.5
28±0.5
7.0±0.5
6.5±0.5
4.0±0.3
RGF7W
4～100K
RGW10W
10W
0.1～100
750V
60±1.5
28±0.5
7.0±0.5
20±0.5
4.0±0.3
RGF10W
4～100K

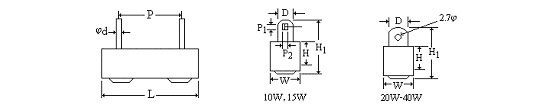

H TYPE：

定格電力

 (W)
外形寸法 (mm)
W
H
L
P
H1
D
P1
P2
10W
10.0±1
10.0±1
48.0±1.5
32.0±1
21.0±1
5.0±0.5
2.5±0.2
1.7±0.2
15W
12.5±1
11.5±1
48.0±1.5
32.0±1
21.0±1
5.0±0.5
2.5±0.2
1.7±0.2
20W
14.5±1
13.5±1
60.0±1.5
42.0±1
24.0±1
6.0±0.5
3.0±0.2
2.5±0.2
30W
19.0±1
19.0±1
75.0±1.5
55.0±2
31.0±1
7.5±0.5


40W
19.0±1
19.0±1
90.0±1.5
67.0±2
31.0±1
7.5±0.5
