| 耐サージ高電圧抵抗器 | |
| (RV シリーズ) |
|
特性 : |
 抵抗値範囲：680K~3G |
| 高長期安定性 |
| 10KVサージまで耐える |
| 低温度係数 |
| 性能： |
|
項目 |
仕様 |
備考 | |||
|
高温負荷寿命 |
±1.5% | JIS C 5201-1 (4.25.1) |
定格電圧 70℃ 1,000 時間 | ||
|
高濕負荷壽命 |
±5% | JIS C 5201-1 (4.24) |
定格電圧 40℃、95% RH、1000 時間 | ||
|
温度係数 |
±200 ppm/℃ |
JIS C 5201-1 |
室温+100℃ | ||
|
短時間過負荷 |
±1% |
JIS C 5201-1 (4.13) |
6.25 倍定格電力 5 秒間 | ||
|
温度循環 |
±1% | JIS C 5201-1 (4.19) |
5 回: –25℃±3℃ (30分間)；室温 (30分間) | ||
|
はんだ耐熱 |
±1% | JIS C 5201-1 (4.18) |
260℃±5℃ 10秒間 (はんだ槽) | ||
|
絶縁抵抗値 |
≧50G | JIS C 5201-1 (4.6.1.1) |
100V 絶縁測定電圧；1 分間 | ||
|
UL 脈波測定
|
±20%
|
| |||
|
脈波測定 |
±3% |
| |||
| 耐サージ測定： |
|
高エネルギー測定 |
低エネルギー測定 | ||
|
項目 |
仕様 |
項目 |
仕様 |
|
キャパシタンス (μF) |
0.12 μF |
キャパシタンス (μF) |
0.03 μF |
|
電圧 (KV) |
10KV |
電圧 (KV) |
10KV |
|
充/放電時間 |
10 sec. / 2 sec. |
充/放電時間 |
10 sec. / 2 sec. |
|
周期 |
12 sec. |
周期 |
12 sec. |
|
充 / 放電時間 |
1,000 Cycles |
充 / 放電時間 |
10,000 Cycles |
| 標準 (△R) | +100% ~ -20% | 標準 (△R) | +100% ~ -10% |
| 耐サージ測定許容結果: |
|
高エネルギー測定 |
低エネルギー測定 | ||
|
測定回数 |
許容変化量 |
測定回数 |
許容変化量 |
|
100 Cycles |
±10% |
10,000 Cycles |
±20% |
|
100～1,000 Cycles |
±20% | ||
 |
 | |
|

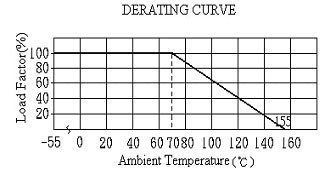

| 定格 & 外形寸法 ： |
|
型名 |
定格電力 (W) |
抵抗値範囲 (Ω) |
最高使用電圧 |
耐電圧 |
外形寸法 (mm) | |||
|
L |
D φ |
ι |
d φ | |||||
|
RVU1/4W、RVS1/2W |
1/4、1/2 |
>680K |
1600V |
700V |
6±0.3 |
2.4±0.1 |
28±2 |
0.6±0.05 |
|
RVU1/2W、RVS1W |
1/2、1 |
>680K |
3500V |
700V |
9±0.5 |
3.3±0.5 |
30±3 |
0.6±0.05 |
|
RVU1W、RVS2W |
1、2 |
>680K |
7000V |
700V |
12  |
4.5±0.5 |
38±3 |
0.8±0.05 |
| RVU2W、RVS3W | 2、3 | >680K | 10000V | 700V | 16 |
5.5±0.5 | 38±3 | 0.8±0.05 |
| テーピング型： |
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
