高抵抗高電圧抵抗器
(RR シリーズ)




特性 :

抵抗値範囲: 101MΩ ~ 3GΩ
低温度係数
穩定性と長い使用寿命

性能：
項目
仕様
備考

高温負荷寿命

 ±1.5% JIS C 5201-1
(4.25.1)

定格電圧 70℃ 1,000 時間

高湿負荷寿命

 ±5% JIS C 5201-1
(4.25.1)

定格電圧 40℃、95% RH、1,000 時間

温度係数

±200 ppm/℃

 JIS C 5201-1

室温+100℃

短時間過負荷

±1%

 JIS C 5201-1
(4.13)

6.25 倍定格電力 5 秒間

温度循環

 ±1% JIS C 5201-1
(4.19)

5 回: –25℃±3℃ (30 分間)；室温 (30 分間)
～ +85℃±3℃ (30 分間)；室温 (30 分間)

はんだ耐熱

 ±1% JIS C 5201-1
(4.18)

260℃±5℃ 10 秒間 (はんだ槽)
350℃±10℃ 3.5 秒間 (液体スズ)

絶縁抵抗値

 ≧50G JIS C 5201-1
(4.6.1.1)

100V  絶縁測定電圧: 1 分間

UL 脈波測定

±20%

1


■The following discharge cycle is repeated

in the circuit of the left fig. 2.5 sec. ON 2.5 sec.

OFF 50 cycles,
■Pulse test voltage (DC source): 10KV

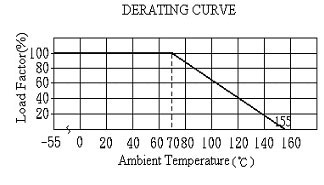

　　　　　　　　　   負荷電力軽減曲線
提供できる多様なタイプとテーピングタイプ
塗裝色：RRU1/6W、RRU1/4W  濃青色、他：ピンク



　　  定格 &外形寸法：

型名

定格電力

(W)

抵抗値範囲

(Ω)

最高使用電圧

耐電圧
外形寸法 (mm)
L
D φ
ι
d φ
RRU1/6W、RRS1/4W
1/6、1/4
≧100M～3G
500V
700V
3.3±0.3
1.8±0.2
28±2
0.45±0.05
RRU1/4W、RRS1/2W
1/4、1/2
≧100M～3G
1600V
700V
6.0±0.3
2.4±0.1
28±2
0.6±0.05
RRU1/2W、RRS1W
1/2、1
≧100M～3G
3500V
700V
9.0±0.5
3.3±0.5
30±3
0.6±0.05
　　RRU1W、RRS2W 1、2 ≧100M～3G 7000V 700V 12 4.5±0.5 38±3 0.8±0.05
　    RRU2W、RRS3W 2、3 ≧100M～3G 10000V 700V 16 5.5±0.5 38±3 0.8±0.05

テーピング型：

型名
外形寸法 (mm)
W
P
L
D φ
d φ
Z
RRU1/4W
52±1
5±0.5
6±0.3
2.4±0.1
0.6±0.05
MAX.1.0
RRU1/2W
52±1
5±0.5
9±0.5
3.3±0.5
0.6±0.05
MAX.1.0
RRU1W 52±1 5±0.5 12 4.5±0.5 0.8±0.05 MAX.1.0
RRU2W 52±1 5±0.5 16 5.5±0.5 0.8±0.05 MAX.1.0
RRU1/2W 52±1 5±0.5 6±0.3 2.4±0.1 0.6±0.05 MAX.1.0
RRU1W 52±1 5±0.5 9±0.5 3.3±0.5 0.8±0.05 MAX.1.0
RRU2W 52±1 5±0.5 12 4.5±0.5 0.8±0.05 MAX.1.0
RRU3W 52±1 5±0.5 16 5.5±0.5 0.8±0.05 MAX.1.0
