| 方型アルミニウム抵抗器 | |
| (RA シリーズ) |
|
特性 : |
 |
 高定格電力、高負荷寿命と高安定性、低価格。体積も小さい高強度耐湿測定，耐溶剤性抵抗フォーミング資材は不燃性材質を使用、標準巻線抵抗器と無誘導巻線に対応端子線は UL 安全規則認證の不燃性材質を使用高脈波抵抗型にも対応し、特注できる RoHS、鉛フリー、ハロゲンフリー標準に即しています特殊規格にも対応できますので、詳細につきまして、弊社にお問合せください |
適用製品 :
自動制御装置、フォークリフト、ガントリークレーン、エレベーター、アーク溶接機、電池充電器、工作機械、輸送機とUPSシステム、
教育訓練用模擬、負荷測定、産業機械、電力配給、機械設備などに適します
| 性能： |
|
項目 |
仕様 |
備考 |
|
Short Time over load |
△R±(2%+0.05Ω) MAX |
10 x wattage rating x -5sec. |
|
Moisture Resistance 耐湿性 |
△R±(3%+0.05Ω) MAX |
temp 40℃ moisture 95% DC 100V 500Hr
|
|
Moisture Load Life 耐湿負荷寿命 |
△R±(3%+0.05Ω) MAX |
temp 40℃ moisture 95% 1/10X wattage rating |
|
Load Life 負荷寿命 |
△R±(5%+0.05Ω) MAX |
Load Rating (chases is mounted) (1.5Hr ON 0.5Hr OFF)
Repeat 1000Hr |
|
Vibration 振動測定 |
△R±(1%+0.05Ω) MAX |
10c/s～50c/s～10c/s( lmin)-2Hr each of paralleled and right
angle |
|
Heat Resistance 耐高温 |
△R±(0.5%+0.05Ω) MAX |
275℃ 2Hr |
|
Dielectric Strength 耐電圧 |
△R±(0.2%+0.05Ω) MAX |
AC 1500V |
|
Insulation Resistance 絶縁抵抗 |
100MΩ min. |
Under the same test condition of Dielectric strength.
|
|
Temp. coefficient 温度係数 |
±260ppm/℃ MAX |
measured at room temperature and room temperature+100℃
|
|
Operating Temperature 工作温度 |
-55℃～+250℃ |
............ |
|
表面温度 |

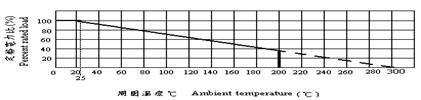

負荷定格電力軽減曲線 |
|
|
|
|

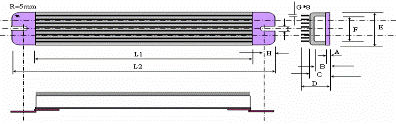

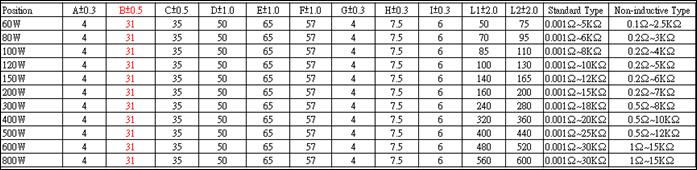

外形寸法 (mm) | |
|
|
 |
 |
 |
