厚膜チップ抵抗器
(CR シリーズ)




特性 :

小型軽量化
高温度・湿度負荷寿命
テーピングとバルクカセット方式などの自動実装機に対応可能
鉛フリー対応製品

構造 & 外型寸法 :

Unit: mm
Type Inch Metric L W H A B
CR-01 0201 0603 0.60±0.03 0.30±0.03 0.23±0.03 0.15±0.05 0.15±0.05
CR-02 0402 1005 1.00±0.50 0.50±0.05 0.35±0.05 0.20±0.10 0.25±0.10
CR-03 0603 1608 1.60±0.10 0.80±0.10 0.45±0.10 0.30±0.20 0.30±0.20
CR-05 0805 2012 2.00±0.10 1.25±0.10 0.50±0.10 0.35±0.20 0.40±0.20
CR-06 1206 3216 3.10±0.10 1.55±0.10 0.55±0.10 0.50±0.25 0.50±0.25
CR-10 1210 3225 3.20±0.20 2.60±0.15 0.55±0.10 0.50±0.25 0.50±0.25
CR-0A 2010 5025 5.00±0.20 2.50±0.15 0.55±0.10 0.60±0.25 0.50±0.25
CR-12 2512 6332 6.35±0.20 3.20±0.15 0.55±0.10 0.60±0.25 0.50±0.25

  厚膜チップ抵抗器



特性 :

型別 CR-01 CR-02 CR-03 CR-05 CR-06 CR-10 CR-0A CR-12
定格電力 1/20 W 1/16 W 1/10 W 1/8 W 1/4 W 1/3 W 1/2 W 1 W

使用温度範囲

 -55℃ ～+125℃

最高使用電圧

 15V 50V 50V 150V 200V 200V 200V 200V

最高負荷電圧

 50V 100V 100V 300V 400V 400V 400V 400V

耐電圧

 50V 100V 100V 300V 500V 500V 500V 500V
ジャンパー値 < 50mΩ
許容差 & 温度係数 (ppm/℃)
許容差 1% 5% 1% 5% 1% 5% 1% 5% 1% 5% 1% 5% 1% 5% 1% 5%

1Ω~9.76Ω

10Ω~1MΩ

1.1MΩ~10MΩ

 ±200 ±200 ±200 ±200 ±200 ±200 ±200 ±200 ±200 ±200 ±200 ±200 ±200 ±200 ±200 ±200
- ±200 ±100 ±100 ±100 ±100 ±100 ±100 ±100 ±100 ±100 ±100 ±100 ±100 ±100 ±100
- - - ±200 - ±200 - ±200 - ±200 - ±200 - ±200 - ±200

ジャンパー定格電圧

 0.5A 1A 1A 2A 2A 2A 2A 2A
備考 以上は基本規格ですが、顧客のニーズに対応し、カスタマイズできます

負荷電力軽減曲線 :

定格電力は周囲温度により、左の負荷軽減曲線図表に即して軽減します




  低Ω厚膜チップ抵抗器



特徴 :

低誘導性
充電電流検出
多層電極構造体に対応
多様多種な部品や設備に対応
高周波で高性能
完成品の小型化が可能

適用製品 :

テレビ
ラジオ
電気通信設備
ノードパソコン
デスクトップパソコン

捺印方法 :

±1%

±5%

 CR-03 ▲Rは小数点を表します
▲222は 220 mΩを表します

±1%

±5%

CR-05

CR-06

CR-0A

CR-12

 ▲Rは小数点を表します
▲050は 50mΩを表します

特性 :

型別 CR-03 CR-05 CR-06 CR-10 CR-0A CR-12
定格電力 1/10W 1/8W 1/4W 1/3W 1/2W 1W

使用温度範囲

 -55℃ ～+125℃

最高使用電圧

 50V 150V 200V 200V 200V 200V

最高負荷電圧

 100V 300V 400V 400V 400V 400V

耐電圧

 100V 300V 500V 500V 500V 500V
抵抗器範囲 & 許容差比 &  温度係数 (ppm/℃)
許容差 1% 5% 1% 5% 1% 5% 1% 5% 1% 5% 1% 5%

0.02Ω~0.1Ω

0.11Ω~0.976Ω

 ±1500 ±1500 ±1500 ±1500 ±1500 ±1500 ±1500 ±1500 ±1500 ±1500 ±1500 ±1500
±500 ±500 ±500 ±500 ±500 ±500 ±500 ±500 ±500 ±500 ±500 ±500
備考 以上は基本規格ですが、顧客のニーズに対応し、カスタマイズできます

  高Ω厚膜チップ抵抗器



特徴:

完成品の小型化が可能
組み立てコストを抑える
多層電極構造体に対応
最大許容電圧は高い

適用製品 :

測定設備
電気通信設備
パソコン
テレビ

特性 :

型別 CR-03 CR-05 CR-06 CR-10 CR-0A CR-12
定格電力 1/10W 1/8W 1/4W 1/3W 1/2W 1W

使用温度範囲

 -55℃ ～+125℃

最高使用電圧

 50V 150V 200V 200V 200V 200V

最高負荷電圧

 100V 300V 400V 400V 400V 400V

耐電圧

 100V 300V 500V 500V 500V 500V
抵抗器範囲 & 許容差比 &  温度係数 (ppm/℃)
許容差 5% 5% 5% 5% 5% 5%

11MΩ~20MΩ

22MΩ~39MΩ

±200 ±200 ±200 ±200 ±200 ±200
±400 ±400 ±400 ±400 - -
備考 以上の抵抗値範囲と許容差は基本規格ですが、顧客のニーズに対応し、カスタマイズできます

  高Ω厚膜チップ抵抗器



特徴:

完成品の小型化が可能
組み立てコストを抑える
多層電極構造体に対応
最大許容電圧は高い

適用製品 :

測定設備
電気通信設備
パソコン
テレビ

特性 :

型別 CR-02 CR-03 CR-05 CR-06 CR-10
定格電力 1/16W 1/10W 1/8W 1/4W 1/3W

使用温度範囲

 -55℃ ～+125℃

最高使用電圧

 50V 50V 150V 200V 200V

最高負荷電圧

 100V 100V 300V 400V 400V

耐電圧

 100V 100V 300V 500V 500V
抵抗器範囲 & 許容差比 & 温度係数 (ppm/℃)
許容差
 ±0.1% ±0.5% ±0.1% ±0.5% ±0.1% ±0.5% ±0.1% ±0.5% ±0.1% ±0.5%

10Ω~1MΩ

 - ±100 ±100 ±100 ±100 ±100 ±100 ±100 ±100 ±100
備考 以上の抵抗値範囲と許容差は基本規格ですが、顧客のニーズに対応し、カスタマイズできます

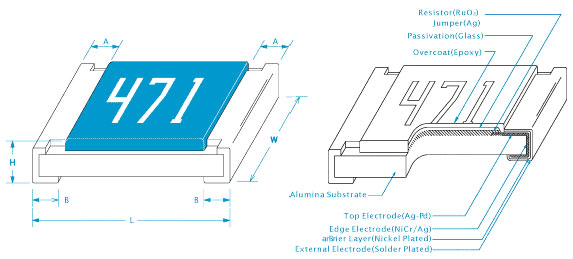

　　　　　　　　　　　　　　　　　　　　　　　　　　構造図
　　　　　　　　　　　　　　　　
