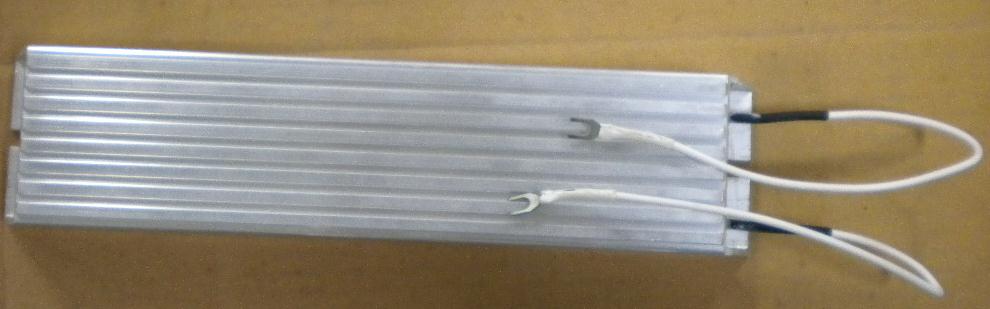

船型アルミニウム抵抗器
(RAMH シリーズ)





　　　特性：
高定格電力と良い負荷寿命により安定性も持つ
低価格、体積も小さい
高耐湿測定、耐溶剤性を持つ抵抗器
フォーミング資材は不燃性材質を使用、巻線／無誘導巻線抵抗器に対応できます
端子線は UL 安全規則認證の不燃性材質を使用
RoHS、鉛フリー、ハロゲンフリー標準に即しています
特殊規格にも対応できますので、詳細につきまして、弊社にお問合せください
高脈波の条件でも顧客のニーズに対応でき、特注できます		1
　　　
　　   適用製品 :
            自動制御装置、フォークリフト、ガントリークレーン、エレベーター、アーク溶接機、電池充電器、工作機械、輸送機とUPSシステム、
         教育訓練用模擬、負荷測定、産業機械、電力配給、機械設備などに適します

　　　 性能

項目

仕様

備考

Short time over load

短時間過負荷

△R±(2%+0.05Ω) MAX

10 × wattage rating 5sec.　　

Moisture resistance

耐湿度

△R±(3%+0.05Ω) MAX

Temp. 40℃ moisture 95% DC100V 500Hrs

Moisture load life

耐湿負荷

△R±(3%+0.05Ω) MAX

Temp 40℃ moisture 95% 1/10 X wattage rating
(1.5Hr ON 0.5Hr OFF)-Repeat 1000Hr

Load life

負荷寿命

△R±(5%+0.05Ω) MAX

Load rating(chases is mounted) (1.5Hrs ON 0.5Hrs OFF)
Repeat 1,000Hrs

Vibration

振動測定

△R±(1%+0.05Ω) MAX

10c/s～50c/s～10c/s( lmin)-2Hrs.
each of paralleled and right angle

Heat resistance

耐高温

△R±(0.5%+0.05Ω) MAX

275℃ 2Hrs.

Dielectric strength

耐電圧

△R±(0.2%+0.05Ω) MAX

AC 1,500V

Insulation resistance

絶縁抵抗

100MΩ MIN.

Under the same test condition of Dielectric strength.

Load the DC500V and measure the Insulation R.

Temp. coeff. of resistance

温度係数

±260ppm/℃ MAX

Measured at room temperature and room temperature+100℃

Operating temp.

使用温度範囲

-55℃～+250℃

............

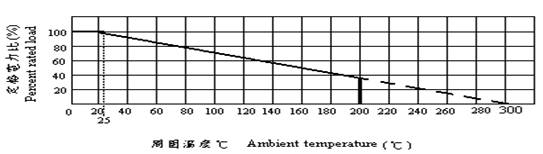

 負荷電力軽減曲線：

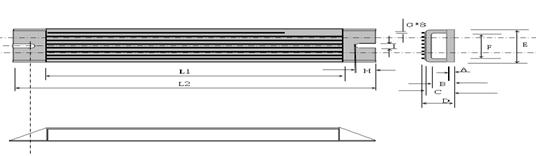

外型寸法 :

使用
電圧
(W)

抵抗値範囲
(Ω)

A±0.3

B±0.5

C±0.5

D±1.0

E±1.0

F±1.0

G±0.3

H±0.5

I±0.3

L1±2

L2±2

60W

0.001～5KΩ

2.5

23.5

26

28

60

55

4

12

6

50

80

80W

0.001～6KΩ

2.5

23.5

26

28

60

55

4

12

6

60

90

100W

0.001～8KΩ

2.5

23.5

26

28

60

55

4

12

6

75

105

120W

0.001～10KΩ

2.5

23.5

26

28

60

55

4

12

6

90

120

150W

0.001～12KΩ

2.5

23.5

26

28

60

55

4

12

6

120

150

200W

0.001～15KΩ

2.5

23.5

26

28

60

55

4

12

6

140

170

300W

0.001～18KΩ

2.5

23.5

26

28

60

55

4

12

6

180

210

400W

0.001～20KΩ

2.5

23.5

26

28

60

55

4

12

6

230

260

500W

0.001～25KΩ

2.5

23.5

26

28

60

55

4

12

6

300

330

600W

0.001～30KΩ

2.5

23.5

26

28

60

55

4

12

6

360

390

800W

0.001～30KΩ

2.5

23.5

25

28

60

55

4

12

6

400

430
