| 高絶縁性方型セラミックロッドセメント抵抗器 | |
| (RGK シリーズ) |
|
|
特性 : |
 不燃性と絶縁性と持つ安全的なデザイン | |
| 低誘導値を提供できる | |
| 長期安定性を持つ | |
| 顧客のニーズを対応し、特注できる |
|
性能 : |
|
項目 |
仕様 |
備考 |
|
許容差 |
F：±1%；G：±2% |
JIS C 5201-1 測定箇所は本体から 10mm |
|
高温負荷寿命 |
±5% |
JIS C 5201-1 定格電圧 70℃ 1000 時間 |
|
耐高温高湿性 |
±5% |
JIS C 5201-1 定格電圧 40℃、95% RH 1000 時間 |
|
温度係数 |
R≦1Ω： ±350ppm/℃ R> 1Ω： ±200ppm/℃ |
JIS C 5201-1 室温+100℃ |
|
短時間過負荷 |
±1% |
JIS C 5201-1 6.25 倍定格電力 5秒間 |
|
温度循環 |
±1% |
JIS C 5201-1 5 回: –25℃±3℃
(30分間)；室温 (30分間) |
|
はんだ耐熱 |
±1% |
JIS C 5201-1 260℃±5℃、10 秒間 (はんだ槽) (4.18) 350℃±10℃、3.5 秒間 (液体スズ) |
|
絶縁抵抗 |
>100MΩ |
JIS C 5201-1 100V 絶縁電圧1分間 |
|

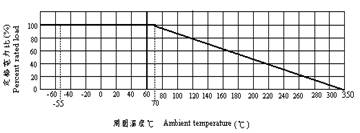

負荷電力軽減曲線 |

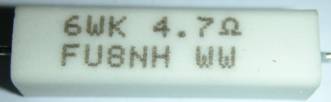

完成品写真 |
|
|
 |
| 型名 |
定格 |
抵抗値範囲 |
最高 |
最高 |
耐電圧 |
| |||
|
W |
H |
ι |
L | ||||||
|
RGK 4W |
4W |
0.01Ω～9.1K |
350V |
700V |
2,000V |
6.8±0.3 |
6.8±0.3 |
33±3 |
20±1 |
|
RGK 5W |
5W |
0.022Ω～15K |
350V |
700V |
6.8±0.3 |
6.8±0.3 |
33±3 |
25±1 | |
|
RGK 6W |
6W |
0.022Ω～15K |
350V |
700V |
6.8±0.3 |
6.8±0.3 |
33±3 |
25±1 | |
|
RGK 7W |
7W |
0.05Ω～30K |
500V |
1000V |
6.8±0.3 |
6.8±0.3 |
33±3 |
38±1 | |
|
RGK 9W |
9W |
0.05Ω～33K |
750V |
1500V |
9.0±0.3 |
9.0±0.3 |
33±3 |
38±1 | |
|
RGK 11W |
11W |
0.1Ω～47K |
750V |
1500V |
9.0±0.3 |
9.0±0.3 |
33±3 |
50±1 | |
|
RGK 17W |
17W |
0.20Ω～82K |
1000V |
1500V |
9.0±0.3 |
9.0±0.3 |
33±3 |
75±1 | |
 |
 |
