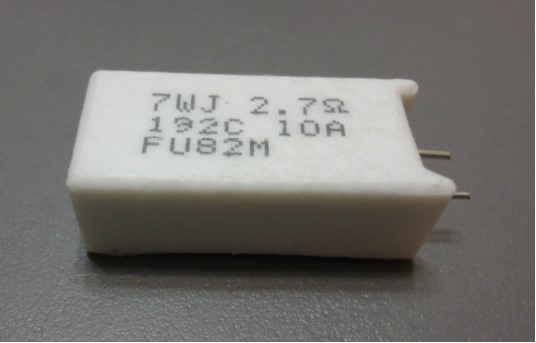

無発煙温度ヒューズ巻線セメント抵抗 器
(RFT シリーズ)





特性 :
不燃性と絶縁性と持つ安全的なデザイン
UL1412 認証：3W、5W、7W、10W/ 0.1Ω～1KΩ (File No. E257690)
顧客のニーズを対応し、特注できる

性 能：
項目
仕様
備考

高温負荷寿命

±5%

JIS C 5201-1　定格電圧 70℃ 1,000 時間、
(4.25.1)              1.5 時間 ON / 0.5 時間 OFF 周期

耐湿性

±2%

JIS C 5201-1　240時間；40℃；90 to 95% RH 、負荷無し

温度係数

±350ppm/oC

JIS C 5201-1　Tf-20℃   継続時間：30分間

短時間過負荷

±2%

JIS C 5201-1　2 倍定格電力 5 秒間
(4.13)　

耐電圧

.......

JIS C 5201-1　V-Block (V-ブロック)、測定電圧：1100V　継続時間：60秒間
(4.7)

はんだ耐熱

±1%

JIS C 5201-1　260℃±5 ℃ 、10秒間 (はんだ槽)
(4.18)　　　　 350℃±10 ℃ 、3.5秒間 (液体スズ)

絶縁抵抗

>1000MW

JIS C 5201-1　500V (DC)；1 分間
(4.6.1)

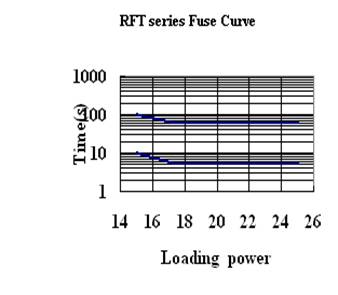

定格電力　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　 溶断
温度ヒューズ
定格電力 (W)

機能測定温度 (℃)

溶断温度
(℃)

定格電圧

3W

5W

7W

10W

65

61±3

   AC 250V

0.3

0.4

0.6

0.7

76

72±3

0.5

0.6

0.8

1.0

86

81±2

0.6

0.8

1.0

1.3

102

98±3

0.9

1.1

1.4

1.7

115

111±2

1.1

1.4

1.7

2.1

127

123±2

1.3

1.7

2.0

2.5

133

129±3

1.5

2.0

2.4

3.0

136

131±2

1.6

2.1

2.6

3.2

139

134±2

1.7

2.2

2.7

3.3

145

140±2

1.8

2.3

2.8

3.5



外形寸法

定格電力


Ｗ

セメント
セラミック
長さ

Ｈ

セメント
セラミック
広さ

W

端子線間
距離
Ｐ

端子線
長さ

h

端子線直径
Fuse: d1 φ

端子線直径
wire: d2 φ

3W

25 ±1

12 ±1

5 ±1

5 ±1

0.6 ±0.1

0.8 ±0.1

5W

25 ±1

13.5 ±1

5 ±1

5 ±1

0.6 ±0.1

0.8 ±0.1

7W

39 ±1

13 ±1

5 ±1

5 ±1

0.6 ±0.1

0.8 ±0.1

10W

23 ±1

20 ±1

12 ±1

5 ±1

0.8 ±0.1

0.8 ±0.1

10WS

35 ±1.5

16 ±1

7 ±1

5 ±1

0.8 ±0.1

0.8 ±0.1

適用：
3W、5W、7W、10WS
適用：10W
