高エネルギーサージ巻線ヒューズ抵抗器
(WF シリーズ)






特性 :
The voltage type wire wound fusible resistor can provide reliable fusing
   behavior stable performance and endurance to surge voltage.
高サージエネルギー特性を提供し、理想的な溶断特性、定格電力での作動
   中に高安定性を持つ

性 能：
項目
備考

高温負荷寿命

JIS C 5201-1 (4.25.1)         定格電力 50%；70℃ 、1,000 時間

耐高温・高湿

JIS C 5201-1 (4.24)            MIL-STD-202、Method 106、Heat (65℃ at 90%～98%)

振動測定

JIS C 5201-1 (4.22)            MIL-STD-202、Method 213、条件 1

温度循環

JIS C 5201-1 (4.19)            MIL-STD-202、Method 107、測定条件B (-25℃～85℃)

絶縁抵抗

JIS C 5201-1 (4.6.1.1)        MIL-STD-202、Method 302 (≧10KΩ at 100V)

はんば耐熱

JIS C 5201-1 (4.18)            MIL-STD-202、Method 210、測定条件C (10s at 260℃)

はんだ付け性

JIS C 5201-1 (4.17)            MIL-STD-202、Method 208 (5s at 245℃) > 95%

リード線引張力

JIS C 5201-1 (4.16)            MIL-STD-202、Method 211、測定条件 A

温度係数

JIS C 5201-1                       室温+100℃；±350 ppm/℃



  サージ特性

    負荷電力軽減曲線 (1/2W)    負荷電力軽減曲線 (1W)

　定格電力比と
　表面温度上昇関係図



型名

定格電力
(W)
抵抗値範囲 (Ω)
最高使用 電壓
耐電圧

外形寸法 (mm)

L

D φ

ι

d φ

WFU1/2W

1/2

0.56～100

100V

9±0.5

3.0±0.5

30±3

0.60±0.05

多様なタイプとテーピングタイプが提供できます

塗装色：WFU (灰色)、
WFS (ピンク)



WFS1W

1

0.56～100

100V

9±0.5

3.0±0.5

30±3

0.60±0.05



  熔斷特性

定格電力

溶断時間

16W

10 秒間 (最小)

18W

3秒~ 60秒間 (最大)

20W

2秒~30秒間 (最大)

22W

1秒~15秒間 (最大)


サージウェーブ特性：

脈波耐衝撃能力の測定電圧は10KVを使い、0.0025 μF コンデンサーの条件で、放電測定を1000回、24測定周期、1秒間オン／1秒間で行います

動作温度：55℃～155℃
安全規格認証：UL 1412 (File No. E257690)

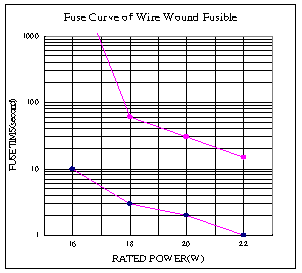

 　　　　　　　　　　　　　　　　　　　　　　 溶断曲線
