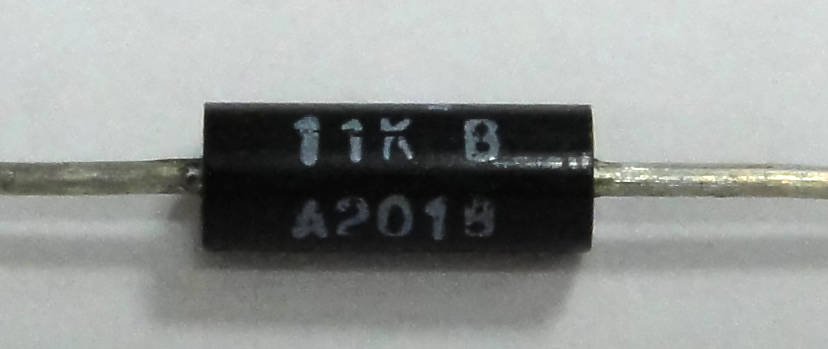

| 超精密金属皮膜抵抗器 | |
| (RP シリーズ) |
|
|
RPU = STANDARD 一般品 RPS = MINIATURIZED 小型品 |
|
|
特性 : |
 超精密級で低温度係数、抵抗値許容差
±0.05% の金属皮膜抵抗器 | |
| 長期安定性を持つ | |
| 自動実装／挿入対応可能 |
| 項目 | 仕様 | 備考 |
| 抵抗値許容差 |
±0.01%、±0.02%、±0.05% ±0.1%、±1% |
JIS C
5201-1 Measuring ambient
temperature 測定環境温度 25℃ |
| 高温負荷寿命 | ±1.5% | JIS C
5201-1 Rated voltage at 70℃ for 1000
hours (4.25.1) 定格電圧 70℃ 1000 時間 |
| 耐湿負荷寿命 | ±5% | JIS C
5201-1 Rated voltage at 400C, 95% RH for 1000
hours (4.24) 定格電圧40 ℃、95% RH 1000 時間 |
| 温度係数 | ±100ppm / ℃ | JIS-C-5201-1 Room
temp.+100℃ 室温+100℃ |
| 短時間過負荷 | ±1% | JIS C 5201-1 6.25
times the rated power for 5 seconds (4.13) 6.25 倍定格電力 5 秒間 |
| 温度循環 | ±1% | JIS C
5201-1 5 回: –25℃±3℃ (30分間)；室温
(30分間) (4.19) ～+85℃±3℃ (30分間)；室温 (30分間) |
| はんだ耐熱 | ±1% | JIS C 5201-1 260℃±5
℃、10 秒間 (はんだ槽) (4.18) 350℃±10 ℃、3.5 秒間 (液体スズ) |
| 絶縁抵抗 | >1,000MΩ | JIS C 5201-1 500V
Insulation test 1min (4.6.1.1) 500V 絶縁測定電圧 1分間 |
|

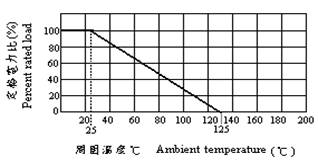

負荷電力軽減曲線
|
|
| 外形寸法 |
|
型名 |
動作電力 (W) |
定格電力 (W) |
抵抗値範囲 (Ω) |
最高 |
最高 |
耐電圧 |
外形寸法 (mm) | |||
|
L |
D φ |
ι |
d φ | |||||||
| RPU1/10W | 0.1W | 1/10W | 10Ω~100K | 150V | 250V | 350V | 6.0±0.3 | 2.4±0.1 | 28±2 | 0.60±0.05 |
|
RPU1/8W |
0.125W |
1/8W |
10Ω~100K |
150V |
300V |
350V |
9.0±1.0 |
3.2±0.5 |
27±3 |
0.60±0.05 |
|
RPU1/6W |
0.17W |
1/6W |
10Ω~100K |
150V |
350V |
350V |
9.0±1.0 |
3.2±0.5 |
27±3 |
0.60±0.05 |
|
RPU1/4W |
0.25W |
1/4W |
10Ω~100K |
150V |
500V |
350V |
12 |
4.0±0.5 |
38±3 |
0.8±0.05 |
|
RPU1/2W |
0.5W |
1/2W |
10Ω~100K |
250V |
700V |
350V |
16  |
5.5±0.5 |
38±3 |
0.8±0.05 |
|
RPS1W |
1W |
1W |
10Ω~100K |
350V |
1000V |
500V |
25 |
8.5±0.5 |
38±3 |
0.8±0.05 |
|
RPU1.5W |
1.5W |
1.5W |
10Ω~100K |
500V |
1000V |
500V |
25 |
8.5±0.5 |
38±3 |
0.8±0.05 |
|
RPU2W |
2W |
2W |
10Ω~100K |
500V |
1000V |
500V |
25 |
8.5±0.5 |
38±3 |
0.8±0.05 |
 |
 |
