氧化金屬膜電阻器 (RSS Series)

FEATURES :

特性：
Flameproof and insulating coating designed to assure safe 使用不燃性塗料,具不燃與絕緣之安全特性
usage by special non-flammable silicon-base 使用耐熱與化學性穩定之電阻元件，具穩定之特性
Resistor elements have stable characteristics due to 耐熱性佳,表面溫昇低
thermally and chemically stable materials used 低單價高性能

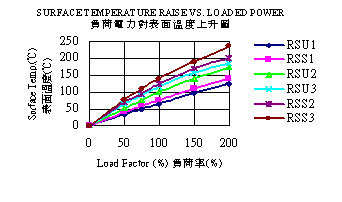

High thermal stability and low surface temperature rise 小型化能高密度插裝
Low cost with excellent performance
Small size film resistors are suitable for high density circuit
applications



CHARACTERISTICS　性 能：
ITEM 項 目
SPEC 規 格
REMARKS 備 註

Load life under high temperature

高溫負荷壽命

RSU/RSS：±5%

RSP：±30%

JIS C 5201-1　　Rated voltage at 70℃ for 1,000 hours

(4.25.1)　　　　 額定電壓70℃ 1,000 小時

Load life under high humidity

耐濕負荷壽命

RSU/RSS：±5%

RSP：±30%

JIS C 5201-1　　Rated voltage at 40℃,95% RH for 1,000 hours

(4.24)　　　　　 額定電壓40℃,95% RH 1,000 小時

Moisture resistance

耐濕性

 ±2%

JIS C 5201-1　　40℃,95% RH for 240 hours

　　　　　　　　40℃,95% RH 240 小時

Temp. coeff. of resistance

溫度係數

 ±350 ppm/℃

JIS C 5201-1　　Room temp.+ 100℃

　　　　　　　　室溫+ 100℃

Short time overload

短時間過負荷

±1%

JIS C 5201-1　　6.25 times the rated power for 5 seconds

(4.13)　　　　　 6.25倍額定功率 5 秒

Temperature cycling

溫度循環

RSU/RSS：±1%

RSP：±2%

JIS C 5201-1　5 cycles for –25℃±3℃(30min)；room temp.(30min)

(4.19)　　　　 ~ +85℃±3℃(30min) room temp. (30min)

Resistance to soldering heat

焊錫耐熱		 ±1%

JIS C 5201-1　　260℃±5℃ for 10 seconds(焊錫槽)

(4.18)　　　　　 350℃±10℃ for 3.5 seconds(手焊錫)

Insulation resistance

絕緣電阻		 >1,000MΩ

JIS C 5201-1　　500 volt or 500 volt Insulation test 1min.

(4.6.1.1)　　　　 500 V絕緣測試電壓1min.

Intermittent overload

斷續過負荷		 ±5 %

JIS C 5201-1　　Aapplicable more than100Ω；Rated voltage ×3

(4.13)　　　　　 1s ON,25s OFF , 10,000 cycles

Flameproof

不燃性







No evidence of flaming or arcing 無燃燒現象







JIS C 5201-1　　AC voltage of 2,4,8,16,32 times the power

　　　　　　　　rating for 1min. (V≦4 times max. working voltage)

　　　　　　　　2,4,6,8,16,32倍AC額定功率 1分鐘

　　　　　　　　(V≦4倍最高使用電壓)







................................................................................................................................................................................................................................................



     氧化金屬膜電阻器
Flame-Proof type RSS Series(Miniaturized Size) 不燃性RSS系列(小型品)
Flame-Proof type RSP Series(Super Miniaturized Size)不燃性RSP系列(超小型品)



AXIAL LEAD TYPE　直 線 性：

Model

型名

RatedPower

(W)額定功率
Dimensions 尺寸 (mm)
L
D φ
ι
d φ

RSP1/2W

1/2

3.5±0.5

1.7±0.3

27±3

0.45±0.05

RSS1/2W

1/2

6±0.3

2.4±0.1

28±2

0.6±0.05

RSP1W

1

6±0.3

2.4±0.1

28±2

0.6±0.05

RSS1W

1

9±0.5

3.0±0.5

30±3

0.6±0.05

RSP2W

2

9±0.5

3.0±0.5

30±3

0.8±0.05

RSS2W

2

12

4.0±0.5

38±3

0.8±0.05

RSP3W

3
12

4.0±.0.5

38±3

0.8±0.05

RSS3W

3
16

5.5±0.5

38±3

0.8±0.05

RSS5W

5
25
8.5±0.5
38±3
0.8±0.05





ANTI-STRESS LEAD TYPE-L TYPE　自 立 型 ( L 型 )：

Model

型名
Dimensions 尺寸 (mm)
L
D φ
d φ
P
H
h

RSS1/2W

6±0.3

2.4±0.1

0.6±0.05

12±1

5.5±1.5

4.0±0.5

RSP1W

6±0.3

2.4±0.1

0.6±0.05

12±1

5.5±1.5

4.0±0.5

RSS1W

9±0.5

3.0±0.5

0.6±0.05

12.5±2

4.5±1

4.0±0.5

RSP2W

9±0.5

3.0±0.5

0.8±0.05

12.5±2

4.5±1

4.0±0.5

RSS2W

12

4.0±0.5
0.8±0.05
15±2
6±1.5
4.0±0.5
RSP3W
12
4.0±0.5
0.8±0.05
15±2
6±1.5
4.0±0.5
RSS3W
16
5.5±0.5
0.8±0.05
20±2
10±2
4.0±0.5
RSS5W
25
8.5±0.5
0.8±0.05
30±2
10±2
4.0±0.5



TAPING TYPE　帶 裝：

Model

型名
Dimensions 尺寸 (mm)
W
P
L
D φ
d φ
Z
RSP1/2W
26
5±0.5
3.5±0.3
1.7±0.3
0.45±0.05
MAX.1.2
52±1

RSS1/2W

52±1

5±0.5

6±0.3

2.4±0.1

0.6±0.05

MAX.1.2

RSP1W

52±1

5±0.5

6±0.3

2.4±0.1

0.6±0.05

MAX.1.2

RSS1W

52±1

5±0.5

9±0.5

3.0±0.5

0.6±0.05

MAX.1.2

RSP2W

52±1

5±0.5

9±0.5

3.0±0.5

0.8±0.05

MAX.1.2

RSS2W

52±1
5±0.5

12

4.0±0.5
0.8±0.05
MAX.1.2
RSP3W
52±1
5±0.5
12
4.0±0.5
0.8±0.05
MAX.1.2
RSS3W
63±1
10±0.5
16
5.5±0.5
0.8±0.05
MAX.1.2
RSS5W
83±1
10±0.5
25
8.5±0.5
0.8±0.05
MAX.1.2



FB TYPE　FB 型：

Model

型名
Dimensions 尺寸 (mm)
L
D φ
d φ
P
K
RSS1W
9±0.5
3.0±0.5
0.6±0.05
5
2±0.5

RSP2W

9±0.5

3.0±0.5

0.8±0.05

5

2±0.5

RSS2W

12

4.0±0.5
0.8±0.05
7
2±0.5
RSP3W
12
4.0±0.5
0.8±0.05
7
2±0.5
RSS3W
16
5.5±0.5
0.8±0.05
8
2±0.5







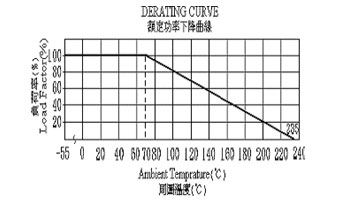

RATING　額 定：

Model

型名

PowerRating

額定功率

(W)

Resistance

Range E-24

阻值範圍

Ω J(±5%)

Maximum

Working

Voltage

最高使用電壓

Maximum

Overload

Voltage

最高過負荷電壓

Dielectric

Withstanding

Voltage

耐電壓

Rating

Ambient

Temp.

額定周圍溫度

Operation

Temperature

Range

使用溫度範圍

RSP1/2W

1/2

0.1~100K

250V

500V

200V
+70℃
-55℃~+155℃

RSS1/2W

1/2

0.1~910K

250V

500V

250V

RSP1W

1

0.1~910K

250V

500V

250V

RSP2W

2

0.1~470K

250V

500V

250V

RSS1W

1

0.1~470K

350V

600V

350V

RSP3W

3

0.1~750K

350V

600V

350V

RSS2W

2

0.1~750K

350V

700V

350V

RSS3W

3

0.1~330K

350V

700V

350V

RSS5W

5

0.1~100K

500V

1000V

500V



FILM MATERIAL　皮 膜 材 質：

Model

型名

PowerRating

額定功率(W)

ResistanceRange E-24

阻值範圍Ω J(±5%)

FILM MATERIAL

皮膜材質

RSS1/2W

1/2

0.1~9.1
Ni-P
鎳磷合金

10~22K
SnO2
氧化錫

>22K
Ni-Cr
鎳鉻合金

RSS1W
RSP1W

1

0.1~9.1
Ni-P
鎳磷合金

10~100K
SnO2
氧化錫

>100K
Ni-Cr
鎳鉻合金

RSS2W
RSP2W

2

0.1~9.1
Ni-P
鎳磷合金

10~100K
SnO2
氧化錫

>100K
Ni-Cr
鎳鉻合金

RSS3W
RSP3W

3

0.1~9.1
Ni-P
鎳磷合金

10~100K
SnO2
氧化錫

>100K
Ni-Cr
鎳鉻合金

RSS5W

5

0.1~9.1
Ni-P
鎳磷合金

10~100K
SnO2
氧化錫

>100K
Ni-Cr
鎳鉻合金





................................................................................................................................................................................................................................................



氧化金屬膜電阻器
Flame-Proof type RSU Series(Standard Size) 不燃性RSU系列(一般品)

Flame-Proof type RSS Series(Miniaturized Size) 不燃性RSS系列(小型品)



AXIAL LEAD TYPE　直 線 性：

Model

型名

RatedPower

(W)額定功率
Dimensions 尺寸 (mm)
L
D φ
ι
d φ

RSU1/4W

1/4

6±0.3

2.4±0.1

28±2

0.6±0.05

RSU1/2W
1/2
9±0.5
3.0±0.5
30±3
0.6±0.05
RSU1W
1
12
4.0±0.5
38±3
0.8±0.05
RSU2W
2
16
5.5±0.5
38±3
0.8±0.05
RSU3W
3
25
8.5±0.5
38±3
0.8±0.05



ANTI-STRESS LEAD TYPE-L TYPE　自 立 型 ( L 型 )：

Model

型名
Dimensions 尺寸 (mm)
L
D φ
d φ
P
H
h
RSU1/4W
6±0.3
2.4±0.1
0.6±0.05
12±1
5.5±1.5
4.0±0.5
RSU1/2W
9±0.5
3.0±0.5
0.6±0.05
12.5±2
4.5±1
4.0±0.5
RSU1W

12

4.0±0.5
0.8±0.05
15±2
6±1.5
4.0±0.5
RSU2W
16
5.5±0.5
0.8±0.05
20±2
10±2
4.0±0.5
RSU3W
25
8.5±0.5
0.8±0.05
30±2
10±2
4.0±0.5



TAPING TYPE　帶 裝：

Model

型名
Dimensions 尺寸 (mm)
W
P
L
D φ
d φ
Z
RSU1/4W
26
5±0.5
6±0.3
2.4±0.1
0.6±0.05
MAX.1.0
52±1
RSU1/2W
52±1
5±0.5
9±0.5
3.0±0.5
0.6±0.05
MAX.1.0
RSU1W

52±1
5±0.5

12

4.0±0.5
0.8±0.05
MAX.1.0
RSU2W
63±1
10±0.5
16
5.5±0.5
0.8±0.05
MAX.1.0
RSU3W
73±1
10±0.5
25
8.5±0.5
0.8±0.05
MAX.1.0



AXIALLEAD TYPE　YT 型：

Model

型名
Dimensions 尺寸 (mm)
L
D φ
P(Max)
H
△h
RSS1W
9
3.5±1

14

7±1

0±2 0

RSS2W

12

4.0±1

17

8±1

0±2 0

RSS3W
12
6.0±1

21

9±1

0±2 0









FB TYPE　FB 型：

Model

型名
Dimensions 尺寸 (mm)
L
D φ
d φ
P
K

RSU1/4W

6±0.3

2.4±0.1

0.6±0.05

5

2±0.5

RSU1/2W

9±0.5

3.0±0.5

0.6±0.05

5

2±0.5

RSU1W
12

4.0±0.5

0.8±0.05
6±1

2±0.5

RSU2W
16

5.5±0.5

0.8±0.05

8

2±0.5









RATING　額 定：

Model

型名

PowerRating

額定功率

(W)

Resistance

Range E-24

阻值範圍

Ω J(±5%)

Maximum

Working

Voltage

最高使用電壓

Maximum

Overload

Voltage

最高過負荷電壓

Dielectric

Withstanding

Voltage

耐電壓

Rating

Ambient

Temp.

額定周圍溫度

Operation

Temperature

Range

使用溫度範圍

RSU1/4W
1/4
0.1~910K
250V
500V
250V
+70℃
-55℃~+155℃
RSU1/2W
1/2
0.1~470K
250V
500V
250V
RSU1W
1
0.1~750K
350V
700V
350V
RSU2W
2
0.1~330K
350V
700V
350V
RSU3W
3
0.1~100K
500V
1000V
500V



FILM MATERIAL　皮 膜 材 質：

Model

型名

PowerRating

額定功率(W)

ResistanceRange E-24

阻值範圍Ω J(±5%)

FILM MATERIAL

皮膜材質

RSU1/4W
1/4

0.1~9.1
Ni-P
鎳磷合金

10~22K
SnO2
氧化錫

>22K
Ni-Cr
鎳鉻合金
RSU1/2W
1/2

0.1~9.1
Ni-P
鎳磷合金

10~100K
SnO2
氧化錫

>100K
Ni-Cr
鎳鉻合金
RSU1W
1

0.1~9.1
Ni-P
鎳磷合金

10~100K
SnO2
氧化錫

>100K
Ni-Cr
鎳鉻合金
RSU2W
2

0.1~9.1
Ni-P
鎳磷合金

10~100K
SnO2
氧化錫

>100K
Ni-Cr
鎳鉻合金
RSU3W
3

0.1~9.1
Ni-P
鎳磷合金

10~100K
SnO2
氧化錫

>100K
Ni-Cr
鎳鉻合金





................................................................................................................................................................................................................................................



  氧化金屬膜電阻器
Flame-Proof type RHS,RUS Series(Miniaturized) 不燃性RHS,RUS系列(小型品)



FEATURES :

  特性：
The surface area of the terminals has been enlarged to   端片面積大提昇散熱性能
enhance their heat dissipating capacity.   可提昇插裝密度
Valuable board space is greatly increased.   端片強度高
Increased terminal strength in comparison to axial leaded   皮膜材質：0.1Ω∼9.1Ω 鎳磷合金，其它氧化錫
resistors.
Film material：0.1Ω∼9.1Ω Ni-P, other SnO2



RHS Series RHS系列　DIMENSIONS　尺 寸：

Model

型名

RatedPower

(W)額定功率
Dimensions 尺寸 (mm)
L
D φ
A
H
P
RHS3W-H15
3
16±1
7
13(MAX)
15
15±1
RHS3W-H25
3
16±1
7
13(MAX)
25
15±1
RHS5W-H15
5
16±1
7
13(MAX)
15
15±1
RHS5W-H25
5
16±1
7
13(MAX)
25
15±1



RHS Series RHS系列　RATING　額 定：

Model

型名

Power

Rating

額定功率

(W)

Resistance Range E24

阻值範圍 Ω

Maximum

Working

Voltage

最高使用電壓

Maximum

Overload

Voltage

最高過負荷電壓

Dielectric

Withstanding

Voltage

耐電壓

Rating

Ambient

Temp.

額定周圍溫度

Operation

Temperature

Range

使用溫度範圍

Tolerance

容許差

RHS3W
3
0.1~ 47K
350V
700V
800V
+70℃
-55℃~+155℃
J=±5%
RHS5W
5
0.1~ 47K
500V
1000V
800V



RUS Series RUS系列　DIMENSIONS　尺 寸：

Model

型名

RatedPower

(W)額定功率
Dimensions 尺寸 (mm)
L
D φ
A
H
P
RUS7W
7
30±1
8.5
35(MAX)
20±1
11±1





















RUS Series RUS系列　RATING　額 定：

Model

型名

Power

Rating

額定功率

(W)

Resistance Range E24

阻值範圍 Ω

Maximum

Working

Voltage

最高使用電壓

Maximum

Overload

Voltage

最高過負荷電壓

Dielectric

Withstanding

Voltage

耐電壓

Rating

Ambient

Temp.

額定周圍溫度

Operation

Temperature

Range

使用溫度範圍

Tolerance

容許差

RUS7W
7
0.1~ 10K
500V
1000V
800V
+70℃
-55℃~+155℃
J=±5%





...............................................................................................................................................................................................................................................
