高絕緣性方型瓷管水泥電阻器 (RGK Series)

FEATURES :

  特性：
Compact type with safety design of non-flammability   不燃與絕緣之安全設計.
　and insulation.
Low inductance is available   可提供低電感
Stable long life.   長期穩定性佳
Can be produced according to customer’s request.   可依客戶需求製作



CHARACTERISTICS　性 能：
ITEM 項 目
SPEC 規 格
REMARKS 備 註

Tolerances
容許誤差

F：±1%；G：±2%；J：± 5%；K：±10%

JIS C 5201-1　Measuring points on inner edges of 10mm
　　　　　　　測量點在兩側10mm

Load life under high temperature

高溫負荷壽命

±5%

JIS C 5201-1　Rated voltage at 70℃ for 1000 hours
(4.25.1)　　　 額定電壓70℃ 1000 小時

Resistance to damp heat
耐高溫高濕

±5%

JIS C 5201-1　Rated voltage at 40℃,95% RH for 1000 hours
(4.24)　　　　 額定電壓40℃,95% RH 1000 小時

Temp. coeff. of resistance
溫度係數

R≦1Ω：±350ppm/℃

R>1Ω：±200ppm/℃

JIS C 5201-1　Room temp. + 100℃
　　　　　　　室溫 + 100℃

Short time overload
短時間過負荷

±1%

JIS C 5201-1　6.25 times the rated power for 5 seconds
(4.13)　　　　 6.25倍額定功率 5 秒

Temperature cycling
溫度循環

±1%

JIS C 5201-1　5 cycles for –25℃±3℃(30min)；room
(4.19)　　　　 temp.(30min)~ +85℃±3℃(30min)
　　　　　　　room temp.(30min)

Resistance to soldering heat
焊錫耐熱

±1%

JIS C 5201-1　260℃±5 ℃ for 10 seconds(焊錫槽)
(4.18)　　　　 350℃±10 ℃ for 3.5 seconds(手焊錫)

Insulation resistance
絕緣電阻

>100MΩ

JIS C 5201-1　500 V Insulation test 1min
(4.6.1.1)　　　 500 V絕緣測試電壓1min

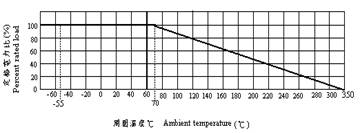

DERATING CURVE 額定功率下降曲線

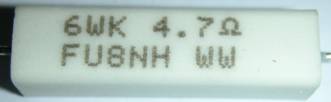

 成品照片





DIMENSIONS　尺 寸：

Model

型名

Rated
Power
額定功率

Resistance
Range
阻值範圍/
Tolerances
容許誤差

Maximum Working
Voltage
最高使用電壓

Maximum
Overload
Voltage
最高過負荷電壓

Dielectric
Withstanding
Voltage
耐電壓

W

H

ι

L

RGK 4W

4W

0.01Ω∼9.1K

350V

700V

2,000V

6.8±0.3

6.8±0.3

33±3

25±1

RGK 5W

5W

0.022Ω∼15K

350V

700V

6.8±0.3

6.8±0.3

33±3

25±1

RGK 6W

6W

0.022Ω∼15K

350V

700V

6.8±0.3

6.8±0.3

33±3

25±1

RGK 7W

7W

0.05Ω∼30K

500V

1000V

6.8±0.3

6.8±0.3

33±3

38±1

RGK 9W

9W

0.05Ω∼33K

750V

1500V

9.0±0.3

9.0±0.3

33±3

38±1

RGK 11W

11W

0.1Ω∼47K

750V

1500V

9.0±0.3

9.0±0.3

33±3

50±1

RGK 17W

17W

0.20Ω∼82K

1000V

1500V

9.0±0.3

9.0±0.3

33±3

75±1





..............................................................................................................................................................................................................................................
